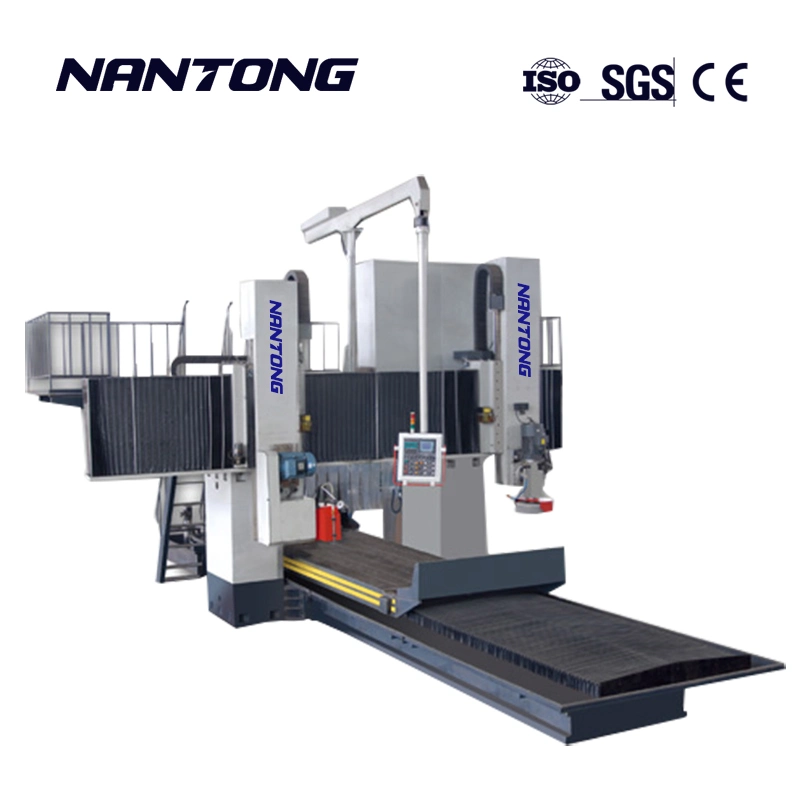

Descripción de Producto
Los parámetros de máquina
| Los modelos | NT-1512 | NT-2012 | NT-2512 | NT-3012 | NT-4012 |
| Superficie de trabajo de la tabla. An. x L. | 1200x1500. | 1200x2000 | 1200x2500 | 1200x3000. | 1200x4000 |
Máx. de la superficie de molienda de An. x L. | 1300x1600 | 1300x2100. | 1300x2600. | 1300x3100 | 1300x4100 |
| Max. Viajes horizontal de la tabla. | 1700 | 2200 | 2700 | 3200 | 4200 |
| La distancia entre dos columnas. | 1600 | ||||
| La distancia entre la superficie de mesa y centro de la mangueta | 950 | ||||
| La velocidad de la tabla | 5~25 m/min (16~80 fpm) | ||||
| Crossfeed automático del asiento de la mangueta (60Hz). | 0~25 | ||||
| Volante Downfeed Escala mín. | 0.005 *0.002 | ||||
| Crossfeed volante (1 gra)min escala(PNC) | AHD:0,02 / PNC:0.005 *0.002 | ||||
| Viajes longitudinal ajustable (de) | 200~1700 | 200~2200 | 200~2700 | 200~3200 | 200~4200 |
| Viajes Crossfeed ajustable (de) | 50~1400 | ||||
| Motor del husillo | 20HPx4P *30px4P | ||||
| Motor de bomba hidráulica | 15Cv 6P x | 20HP x 6P | |||
| Motor Crossfeed | AHD:1/4HPx6P / PNC:AC servo | ||||
| Motor Downfeed | AHD:servomotor/ PNC:AC servo | ||||
| Muela (ODxTxID) | 510 x 50 x 127 *510 x 75 x 203,2 | ||||
| velocidad de huso 60/50Hz | 1250 RPM | ||||
| El caudal de la bomba de agua | 90 L/min. | ||||
| La capacidad de carga máx. | 3000 kg. | 4000 kg. | 5000 kg. | 6000 kg. | 8000 kg. |
| peso neto | 20000 kg. | 23000 kg. | 26000 kg. | 29000 kg. | 35000 kg. |
Configuración de la máquina
| La estructura |
| Tabla de base |
| Sistema de lubricación |
| Los movimientos |
| El husillo |
| Conjunto de motor V3 |
| Sistema de control |
| sistema hidráulico |
Características principales
(1) Eje X: haz fijo a lo largo de la cama de dos laterales, guía de movimiento horizontal.
Eje X el sistema de transmisión adopta el servomotor ac, después de la caja de engranajes reduzca la velocidad de transmisión, la velocidad de rotación. Puede realizar el movimiento lineal del eje X con precisión. El eje X es el doble de unidades
(2) Eje: cabezales de molienda a lo largo de la viga, la guía de movimiento horizontal.
Eje Y el sistema de transmisión adopta el servomotor ac, después de la caja de engranajes reduzca la velocidad, la unidad de rotación de la marcha, se puede conseguir el eje y el movimiento lineal precisión
(3) Eje Z: Cabezal de molienda de ram a través de diapositiva, la guía se desplaza hacia arriba y abajo.
Sistema de transmisión del eje Z adopta el servomotor ac, después de la caja de engranajes reduzca la velocidad de transmisión, la velocidad de rotación. Puede realizar el movimiento lineal del eje Z con precisión.
La principal herramienta de configuración de la máquina
(1)NC sistema adopta 0iMater sistema CNC de FANUC.
(2) X, Y, Z adopta la guía Guía de rodillos lineales de precisión; el eje C adopta la transmisión hidrostática de carril guía máquina para asegurar la exactitud y la vida de servicio.
(3) X, Y, Z todos adopta la transmisión de engranaje y rack.
(4) en el sistema de transmisión de tres, adopta el software de NC limitación, la limitación de la eléctrica y muchos de sistema de control para asegurarse de que un entorno de trabajo seguro.
(5) Cama material:mesa de trabajo adopta H250 de fundición, el tratamiento de envejecimiento artificial, mesa de trabajo adopta HT250 hierro fundido y 16mn de la placa de acero soldadas entre sí, el tratamiento de envejecimiento artificial y aliviar el estrés después de soldar,( 580ºC de temperatura de recocido);la base y adopta el bastidor de 16mn de la placa de acero soldada, aliviar el estrés después de soldar (580ºC de temperatura de recocido).
(6) todas las marchas de la máquina-herramienta adopta dura superficie dental tratamiento de nitruración, alta dureza, resistencia al desgaste.
Eje X el sistema de transmisión adopta el servomotor ac, después de la caja de engranajes reduzca la velocidad de transmisión, la velocidad de rotación. Puede realizar el movimiento lineal del eje X con precisión. El eje X es el doble de unidades
(2) Eje: cabezales de molienda a lo largo de la viga, la guía de movimiento horizontal.
Eje Y el sistema de transmisión adopta el servomotor ac, después de la caja de engranajes reduzca la velocidad, la unidad de rotación de la marcha, se puede conseguir el eje y el movimiento lineal precisión
(3) Eje Z: Cabezal de molienda de ram a través de diapositiva, la guía se desplaza hacia arriba y abajo.
Sistema de transmisión del eje Z adopta el servomotor ac, después de la caja de engranajes reduzca la velocidad de transmisión, la velocidad de rotación. Puede realizar el movimiento lineal del eje Z con precisión.
La principal herramienta de configuración de la máquina
(1)NC sistema adopta 0iMater sistema CNC de FANUC.
(2) X, Y, Z adopta la guía Guía de rodillos lineales de precisión; el eje C adopta la transmisión hidrostática de carril guía máquina para asegurar la exactitud y la vida de servicio.
(3) X, Y, Z todos adopta la transmisión de engranaje y rack.
(4) en el sistema de transmisión de tres, adopta el software de NC limitación, la limitación de la eléctrica y muchos de sistema de control para asegurarse de que un entorno de trabajo seguro.
(5) Cama material:mesa de trabajo adopta H250 de fundición, el tratamiento de envejecimiento artificial, mesa de trabajo adopta HT250 hierro fundido y 16mn de la placa de acero soldadas entre sí, el tratamiento de envejecimiento artificial y aliviar el estrés después de soldar,( 580ºC de temperatura de recocido);la base y adopta el bastidor de 16mn de la placa de acero soldada, aliviar el estrés después de soldar (580ºC de temperatura de recocido).
(6) todas las marchas de la máquina-herramienta adopta dura superficie dental tratamiento de nitruración, alta dureza, resistencia al desgaste.
Introducción de la empresa
NANTONG YIJI Machinery Co., Ltd.
La innovación es interminable. Cambio de las técnicas de futuro. Tendremos como para abastecer a nuestros profesionales de tecnología, máquinas de calidad y el mejor servicio.
Nuestro servicio
Garantía y servicio postventa
1. soporte técnico 24 horas por E-mail o teléfono.
2. Proporcionar los accesorios adicionales para la máquina, también ofrecen servicio de hacer programa de acuerdo a sus dibujos personalizados o un diseño especial está OK.
3. Todos nuestros productos" período de garantía de 12 meses.
4. Destruir el hombre será la excepción
5.Podemos suministrar el material o soporte técnico a nuestros clientes para ayudarles a solucionar los problemas.
Vamos a pagar los gastos de envío si la reparación o sustitución de los casos, volver a suceder.
La bienvenida a su consulta!
